Si eres un poco manitas, sigues el orden correcto y respetas las distancias mínimas con la placa, puede que instalar una campana extractora sea un juego de niños para ti. ¡Estamos encantados de que te veas capacitado para hacerlo! Pero ten en cuenta que el procedimiento cambia según el tipo de campana que tengas, aunque en todos los casos el primer paso es el mismo: leer el manual de la que has comprado y consultar las distancias de seguridad obligatorias. Recuerda, antes de entrar en materia, que instalar bien la campana desde el principio es lo que garantiza que extraiga bien, haga menos ruido y no dañe el mueble con los vapores de cocinar.
ÍNDICE DE CONTENIDO
Cómo instalar una campana extractora integrada
Una campana integrada es la que va oculta dentro del mueble, por lo que la instalación depende tanto de la campana como del propio mueble en el que vas a encajarla. Es decir, en primer lugar vas a tener que comprobar que cumple con los requisitos mínimos. Ten en cuenta que si la instalas en modo de recirculación (es decir, sin salida directa al exterior), tienes la obligación de dejar un espacio de al menos 400 cm² en el zócalo del mueble para que el aire pueda circular correctamente. Si no cumples esto, el ventilador trabajará muy forzado y el rendimiento caerá.
Al fijar la campana al mueble, ten cuidado con la superficie de anclaje. Y es que las placas de yeso y los materiales ligeros no soportan el peso de este tipo de electrodoméstico: necesitas reforzar con una estructura anclada al forjado o usar un falso techo resistente. ¡Nunca montes la campana directamente sobre placas de yeso sin refuerzo!
Las campanas integrables Balay se fijan al mueble mediante los accesorios laterales que incluye la caja. Se encaja el cuerpo de la campana en esos accesorios y se fijan los muelles de sujeción para que quede perfectamente apretada. No tiene más misterio, pero sí que conviene hacerlo entre dos personas.
Antes de cerrar el mueble, conecta el conducto de salida. Desde Balay te recomendamos utilizar tubos lisos de PVC de 150 mm de diámetro, con el recorrido más recto posible, ya que cada codo que añadas reduce el rendimiento y aumenta el ruido. Para cualquier duda sobre la altura de esta o cualquier otra campana, este es el artículo que debes consultar.

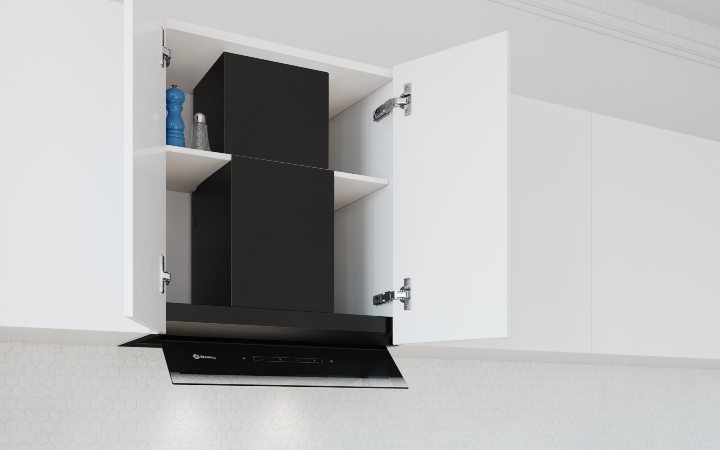

Por su parte, las campanas decorativas integrables —las que van dentro del mueble pero con el frontal decorativo— incluyen protecciones laterales y una visera ergonómica que protege el mueble de los vapores de cocción. Lo más importante que tenemos que decirte sobre ellas es que te asegures de que estén bien colocadas antes de cerrar. En este vídeo, te enseñamos a intalarlas:
Instalación de una campana extractora decorativa
Las campanas decorativas —las que quedan vistas en la cocina formando parte de su diseño— necesitan un poco más de planificación, porque vas a hacer agujeros en la pared. Así que la primera recomendación está muy clara: mide bien antes de taladrar nada.
Las distancias mínimas respecto a la placa de cocción varían según el tipo de placa de cocción:
- Entre 430 y 550 mm para placas eléctricas.
- 650 mm como mínimo para placas de gas, aunque algunos modelos exigen hasta 750 mm.
Aunque te demos números redondos para que te hagas una idea de lo que hablamos, consulta siempre las especificaciones técnicas concretas de tu campana: un centímetro de menos y podrías tener problemas técnicos e incluso con la garantía.
En el caso de que te hayas decantado por una campana inclinada, el panel de cristal viene desmontado de fábrica. Lo hacemos intencionadamente para facilitar la instalación del cuerpo principal, que pesa bastante menos sin el panel. Una vez que hayas fijado y nivelado el cuerpo a la pared, encajas el panel de cristal y lo aseguras según las instrucciones.
Instalar una campana extractora de pared
¿Sabías que las denominadas campanas extractoras de pared son las más habituales en las cocinas españolas? Dicho esto, te confirmamos que el proceso de instalación es parecido al de la decorativa, con algunos detalles que conviene tener presentes:
- El soporte del tubo decorativo se fija primero a la pared, arriba del todo. Después se montan los soportes de sujeción del cuerpo de la campana y se procede a colgarlo. Es importante ajustar el nivelado con precisión: una campana torcida puede generar rozaduras con el mueble o con los cerramientos laterales. O en otras palabras: hará más ruido de lo deseable.
- Para ciertos modelos de campana de pared, hay que respetar un tramo recto de tubo de al menos 30 cm antes del primer codo. Parece un capricho, pero tiene su lógica: si pones el codo justo a la salida, la turbulencia del aire genera ruido y reduce el caudal de extracción de forma significativa.
- Las caperuzas de seguridad (las piezas que cubren los tornillos de sujeción) se colocan al final, cuando todo está ajustado y nivelado. Son el toque de acabado que da un aspecto limpio y cuidado a la instalación.
Cómo instalar una campana extractora telescópica
Seguro que has visto más de una (y más de dos): las campanas telescópicas se ocultan también en un mueble, aunque no en su totalidad. Son las que se desplazan hacia fuera cuando necesitas utilizarlas, motivo principal por el que son las favoritas para las cocinas pequeñas.
En este caso, los accesorios de instalación se fijan a los laterales del mueble en cuestión, no a la pared. Hecho lo anterior, la campana se encaja en esos accesorios y se fija con los muelles de sujeción, igual que la integrada. Lo que cambia es el espacio del que dispones: asegúrate de que hay suficiente altura libre entre la base del mueble y la placa para respetar las distancias mínimas de seguridad.
Como en todos los casos, el conducto de evacuación —ya sea al exterior o al módulo de recirculación— debe tener un recorrido lo más limpio posible, sin codos innecesarios. Si por la configuración de tu cocina no puedes evitar los codos, utiliza los accesorios específicos para ellos en lugar de doblar el tubo.
¿Temes quedarte atascado en algún punto del proceso o quieres asegurarte de que todo está bien? Pues para eso tienes un amigo en Balay: si compras tu campana en nuestra tienda online, tienes la opción de acceder al servicio de instalación al añadir el producto a la cesta: la desembalaremos, la pondremos en marcha y la dejaremos lista para funcionar. Solo ten en cuenta que este servicio no se ofrece para las campanas Serie Cristal de 90 cm ni para los extractores de techo.
¿Tu problema es que tienes dudas técnicas sobre conductos, embellecedores o compatibilidad con tu modelo? Entonces puedes escribir directamente a consultas.campanas@bshg.com indicando el código E-Nr de tu electrodoméstico. ¡En cualquiera de los dos casos haremos todo lo posible para que puedas presumir de campana nueva en casa!
Me comentan que existen unos angulos distanciadores para campanas extractoras convencionales, de modo que estas al instalarlas en los modulos de cocina superiores, los agujeros para los tubos queden mas centrados y no tan pegados a la pared, error que creo cmeteis casi todos los fabricantes. Disponeis de estos angulos metalicos embellecedores distanciadores?
Hola Jose, gracias por contactar con nosotros. Indícanos por favor el modelo E-Nr de tu campana para revisarlo e intentar ayudarte. Puedes localizarlo en el propio aparato retirando los filtros en una pegatina identificativa. Un saludo.
Hola, el embellecedor superior de mi campana lleva una rejilla en los laterales, al ser la campana negra se ve el tubo del interior q es color plata. Si el envellecedor lo pongo al contrario y las rejillas que he comentado quedan tapadas pasa algo? Veo que el embellecedor lleva los dos agujeros de los tornillos de los extremos para sujetarlo al soporte de la pared de la parte de arriba, tanto en una punta como en la otra.
Gracias
Hola José Antonio, gracias por contactar con nosotros. Para intentar ayudarte necesitamos que nos indiques el modelo E-nr de tu campana. Son una serie de números y letras que encontrarás dentro de la campana, sacando los filtros de aluminio. Quedamos a tu disposición, un saludo.
QUE ELEMENTOS DEBE LLEVAR UNA CAMPANA PENINSULAR O A TECHO EN EL TUBO DE SALIDA EXTERIOR. GRACIAS DE ANTEMANO A ESTA PETCION
Hola Guillermo, gracias por contactar con nosotros. Es posible que te refieras a una campana de isla ya que no existen los modelos peninsulares. Para elegir la mejor campana para ti es necesario saber las dimensiones de la estancia, el tamaño de tu placa,… Te recomendamos contactar con nuestro servicio de asesoramiento para campanas en consultas.campanas@bshg.com para que puedan recomendarte la campana que mejor se adapta a tus necesidades. Estamos a tu disposición. Un saludo.
Instalación campaña 3BC598GB
Muy buenas, hoy me he comprado en un establecimiento esta campana.
Mientras la recibo tengo esta duda a la hora de instalarla, he estado mirando toda la información y fichas técnicas, pero no encuentro la posibilidad de sacar el tubo con un doble codo de 90º al exterior un tubo que atraviese el muro y el otro codo hacia arriba. (vivo en casa rural) justo desde encima del cajón extractor, para que así se vea la placa solamente y no el tiro de campana hasta el techo, haciéndole el recorrido en altura por el exterior de la vivienda.
Espero haberme explicado bien.
Muchas gracias!
Un saludo Alfa Campos
Hola Alfa, gracias por contactar con nosotros. Te recomendamos contactar con nuestro servicio de asesoramiento para campanas en consultas.campanas@bshg.com para que puedan recomendarte la instalación más adecuada. Un saludo
Buenos días.
Yo tengo una campana convencional y quisiera cambiarla por una decorativa pero integrándola en el mueble de la cocina, con lo que me quedaría más alta de la distancia indicada de separacion. Tengo inducción habría algún problema?
Hola Juanjo, gracias por contactar con nosotros. Debes tener varios factores en consideración. En primer lugar las dimensiones de la misma. Te recomendamos consultar todos nuestros modelos aquí. En concreto ¿Qué te parece este modelo 3BC598GN ? Una vez elegido el modelo puedes ver las dimensiones en las instrucciones de montaje aquí. También te animamos a visitar este post donde encontrarás consejos para elegir el modelo que más se ajuste a tu criterio. Un saludo.
Buenas tardes, voy a cambiar la campana y quiero saber que tengo que poner en el tubo que va directo al shut para que no me reboquen los olores hacia dentro de mi cocina ya que muy a menudo toda mi cocina huele a comida de los olores que vienen a través de la campana. Mi campana es normal.Gracias
Hola Lola, gracias por contactar con nosotros. Actualmente, la mayoría de campanas que disponemos en catálogo cuentan con válvula antirretorno incluida. Esta válvula bloquea el paso del aire en un sentido, y en el otro el aire circula con una pérdida de presión mínima. Cuando la campana está apagada, la válvula se cierra evitando que pasen humos a la estancia. Si necesitas más información sobre el tipo de instalación más adecuada en tu caso, tenemos un departamento especifico donde te asesorarán: consultas.campanas@bshg.com Estamos a tu disposición. Un saludo.
Buenas tardes,
Quisiera comprar el modelo 3BC567GB; pero tengo falso techo en la cocina y por medidas con embellecedor del tubo no me entra.mi pregunta es: se puede cortar el embellecedor o me aconsejan ponerla en recirculacion. En realidad la que tengo ahora chupa poco humo,cuando la instale tuve que poner 4 codos de 90 grados para evitar una viga. cuál sería el kit básico de recirculacion para esta campana? Que me aconsejan?
Muchas gracias de antemano.
Hola Juan, gracias por contactar con nosotros. En caso de conocer exactamente la instalación de la cocina (tipo de tubo, diámetro, número de codos) puedes calcular la capacidad de extracción real. Enviando la información a la dirección de correo electrónico consultas.campanas@bshg.com, podemos proporcionarte el valor resultante de capacidad de extracción real de la campana de tu cocina y valorar si es mejor opción la recirculación. Estamos a tu disposición. Un saludo.
Buenas tardes,
Estoy reformando el piso y quisiera cambiar la cocina de ubicacion, en consecuencia tendria que colocar la campana decorativa en la pared, con un primer codo hasta el techo, llevarlo horizontal 5m (falso techo)y otro codo conexion a la chimenea. Seria mucha tirada para una campana estractora?… que me recomiendan, gracias y un saludo.
Hola Roberto, gracias por contactar con nosotros. Para poder recomendarte la campana que mejor se adapta a tus gustos y necesidades es necesario conocer algunos datos, como las dimensiones de tu cocina, el tipo de instalación,… Te recomendamos contactar con nuestro servicio de asesoramiento para campanas en el correo electrónico consultas.campanas@bshg.com. Esperamos haberte ayudado. Un saludo
Buenas tardes
Para una distacia de 5m de tubo horizontal y dos codos….que tipo de campana me recomiendan.
Un saludo y gracias por su atencion.
Hola Roberto, gracias por contactar con nosotros. Para poder recomendarte la campana que mejor se adapta a tus gustos y necesidades es necesario conocer algunos datos, como las dimensiones de tu cocina, el tipo de instalación,… Te recomendamos contactar con nuestro servicio de asesoramiento para campanas en el correo electrónico consultas.campanas@bshg.com. Esperamos haberte ayudado. Un saludo
Que modelo de filtro carbono debo colocar en campana Balay 3BCo96MX/01en recirculacion y donde instalarlo
Hola Isabel, gracias por contactar con nosotros. Para el modelo que nos indicas, tienes disponibles estos sets de recirculación:
• Set de alta eficiencia.
• Set tradicional.
• Set de alta eficiencia integrado para instalar en recirculación.
• Set de alta eficiencia regenerativo integrado en el tubo
Esperamos haberte ayudado. Un saludo
Buenas tardes, quiero comprar su campana integrada ref . 3bF277ex
Y tenemos que colocarla con siatema de recirculacion.
Y me pregunto que accesorio debo comprar ,
me interesa la ref . Z51itp0x0 .
Pero no sé si necesita algún accesorio más.
O solo debo comprar las dos referencias que escribo .
Hola Lucia, gracias por contactar con nosotros. Para instalar el modelo de campana que nos indicas en modo de recirculación de aire puedes adquirir el set de recirculación tradicional 11010808 o el set de recirculación alta eficiencia antipolen 17004055. Esperamos haberte ayudado. Quedamos a tu disposición, un saludo.
Hola
Hemos comprado campana a techo. Y kit de recirculacion regenerativo de filtro de carbono. Que distancia es la máxima entre la campana y dicho kit ?
Gracias
Hola Jose, gracias por contactar con nosotros. Necesitamos que nos indiques el modelo E-Nr de tu campana para poder revisar las instrucciones de montaje de la misma. ¡Queremos ayudarte!
Hola
Hemos comprado campana a techo. Y kit de regenerativo de filtro de carbono. Que distancia es la máxima entre la campana y dicho kit de recirculacion?
Gracias
Hola Jose, gracias por contactar con nosotros. Necesitamos que nos indiques el modelo E-Nr de tu campana para poder revisar las instrucciones de montaje de la misma. ¡Queremos ayudarte!
Nos han instalado una campana decorativa y cuando la utilizo mi vecina del piso superior oye bastante ruido a través de su propia campana.Como se puede soluciona?Muchas gracias
Hola Ana, gracias por contactar con nosotros. Por lo que nos indicas, a tu vecina le llega el sonido a través de la instalación comunitaria de extracción de humos, es decir a través del Shunt y de su instalación. En este caso, puedes recomendarle a tu vecina una de las dos opciones:
* Instalar una válvula anti-retorno en la conexión del tubo de su campana con el Shunt, si puede, reduciría el ruido que le entra a su cocina.
* Si no puede llegar a la conexión de su tubo con el Shunt, puede instalar una válvula anti-retorno en su campana que aísle acústicamente su tubo.
Esperamos haberte ayudado. Un saludo
Hola.
He comprado una campana a tecjo en concreto el modelo 3BE296HW.
¿Que kit de instalación a techo debo de utilizar para anclarla?
Gracias
Hola, gracias por contactar con nosotros. No tenemos ningún kit como el que nos indicas, pero es importante reforzar el falso techo o considerar una estructura a forjado, según la capacidad de carga del falso techo. En el manual de instalación puedes ver toda la información, puedes consultarlo aquí. Esperamos haberte ayudado. Un saludo.
Tenéis un vídeo tutorial para instalar la campana
Campana Balay 3BC598GB 90CM Blanco 840
Hola Sergio, gracias por contactar con nosotros. No tenemos un vídeo tutorial para instalar la campana que nos indicas. Un saludo
Buenas noches. He adquirido la campana 3BC587GG para colocarla con un kit de recirculacion en mi nueva cocina que aún se encuentra en obras. Mi pregunta es, si no quiero colocar los embellecedores de la chimenea, ya que la instalaré en recirculacion y no tengo tubos que tapar, donde debo dejar colocado de obra el enchufe para que una vez instalada la campana no se vea dicho enchufe?
Muchas gracias de antemano y un saludo.
Hola Arturo, gracias por contactar con nosotros. Si instalas la campana en recirculación sin el canal embellecedor, tienes enrollar el cable tal y como se indica en el manual de instalación del set de recirculación, y el enchufe lo puedes instalar en otro sitio que esté accesible en caso de necesitar reparar, puedes colocarlo más cerca del cuerpo de la campana, y el propio panel frontal, lo tapará. Esperamos haberte ayudado. Un saludo
Hola estoy interesada en poner una campana decorativa balay, pero la altura del tubo no me vale.¿ Se puede cortar el tubo decorativo?
Hola Mónica, gracias por contactar con nosotros. No recomendamos realizar esta modificación. Disponemos de varias alturas en los tubos decorativos según el modelo que elijas. Es importante ajustarte a las medidas que puedes ver antes en el carrusel de imágenes que encontraras en la pestaña de » producto». Quedamos a tu disposición para cualquier consulta. Un saludo.
Buenos dias,
Me acaban de entregar una casa nueva con placa y extractor Balay instalados, cosa que me encanta, porque los electrodomesticos que yo traigo tambien son de esta marca. Sin embargo, el extractor está totalmente suelto porque las dos partes en que se divide, la de arriba anclada y la de abajo que se desplaza sobre la anterior, no se solapan en absoluto.
¿Hay forma de sujetar la parte de abajo?, ¿hay otras medidas de tubo para que se solapen y la de arriba «sujete» o «enderece» a la de abajo?, ¿hay alguna indicación mínima de «solapamiento»??
Estamos con los arreglos de «defectos de obra», pero me dicen que «eso es asi», y yo lo dudo mucho…
Gracias!!
Hola Aurora, gracias por contactar con nosotros. Esperamos que disfrutes de tu electrodomésticos nuevos. Para saber la instalación correcta de la campana e intentar ayudarte, por favor dinos el modelo E-Nr de tu campana. Quedamos a tu disposición, un saludo.
Buenos días. He adquirido una campana decorativa 3BC065MX–B. Normalmente suelo montar los electrodomésticos y otras cosas yo mismo, pero en este caso no se como sujetar la campana a la pared. Me parece complicado porque en el manual de instalación las cosas no están nada claras. No tienen ustedes ninguna guía de montaje un poco mejor explicada?
Hola Iñaki, gracias por contactar con nosotros. Lamentablemente, no disponemos de ningún documento adicional explicativo acerca de lo que nos indicas. No obstante, si necesitas ayuda, puedes solicitar asistencia a nuestros Servicio Técnico Oficial a través del siguiente enlace. Quedamos a tu disposición, un saludo.
Hace bastantes años compre y tengo instalada una campana balay 3b737b y quiero desmontarla pero no tengo el manual de instrucciones de montaje. Me podrían ayudar? Gracias de antemano
Hola Mariano, gracias por contactar con nosotros. Puedes consultar aquí el manual de instalación correspondiente a este modelo. No obstante, si necesitas asistencia técnica, puedes contactar con nuestro servicio técnico oficial llamando al 976 30 57 12 o a través de nuestro formulario online. Quedamos a tu disposición. Un saludo.
He comprado el repuesto de una botonera para una campana extractora decorativa modelo 3BD795X/06 y voy a intertar cambiarla yo. Me podeis enviar información/video de como se sacan las piezas para dejar libre la botonera.
Gracias
Hola Nieves, gracias por contactar con nosotros. Lamentablemente no disponemos de un video tutorial de lo que nos indicas. Te recomendamos contactar con el Servicio Técnico Oficial para que te ayuden a solventar la incidencia. Puedes solicitar asistencia directamente desde aquí o llamando por teléfono al 976305712. Quedamos a tu disposición. Un saludo.
Disculpen, están instalándome una campana Balay, y el tubo de extracción tiene un diámetro de 10 cm, tiene un ángulo de 90 grados, y me han comentado que ese tubo debería tener un diámetro de 15 cm. El tubo tiene unos tres metros y pico de distancia a la calle. Será un problema y no funcionará bien la campana?
Hola María, gracias por contactar con nosotros. Para intentar ayudarte necesitamos que nos indiques el modelo E-nr de tu campana. Son una serie de números y letras que encontrarás dentro de la campana, sacando los filtros de aluminio. Quedamos a tu disposición, un saludo.
Hola,
Tengo una campana 3BC998HX/02 con instalación mediante salida al exterior. Se supone que en ese caso no tenemos filtro de carbón activo, pero desde hace unas semanas se enciende el indicador de saturación del filtro de carbón activo. ¿Cuál puede ser la causa y cómo evitarlo?
Muchas gracias!
Hola Adulfo, gracias por contactar con nosotros. En este caso, tienes que restablecer el indicador de saturación, tal y como se indica en el punto 7.9 de la página 8 del manual de instrucciones. Puedes consultarlo directamente aquí. Quedamos a tu disposición. Un saludo.
Hola Roger, gracias por contactar con nosotros. ¿Puedes indicarnos el modelo E-nr de tu campana, por favor? Se trata de una combinación de números y letras que encontrarás en una etiqueta en su interior, tras retirar los filtros. Estamos a tu disposición. Un saludo.
